Miten EU-standardin mukaisia ​​yksijohtimia vaippattomia kaapeleita käytetään nykyaikaisissa sähköjärjestelmissä?

Ohjauskaappien, jakokeskusten, koneiden ja rakennusjärjestelmien sähköjohdotus vaatii usein kaapeleita, jotka voidaan reitittää tehokkaasti rajallisten tilojen läpi säilyttäen samalla vakaan sähköeristyksen ja johtavuuden. Toisin kuin ylimääräisellä ulkovaipalla varustetut kaapelit, yksijohtimiset vaippattomat kaapelit on suunniteltu kompaktimmaksi, joten ne sopivat moniin kiinteisiin johdotus- ja sisäisiin liitäntäsovelluksiin.

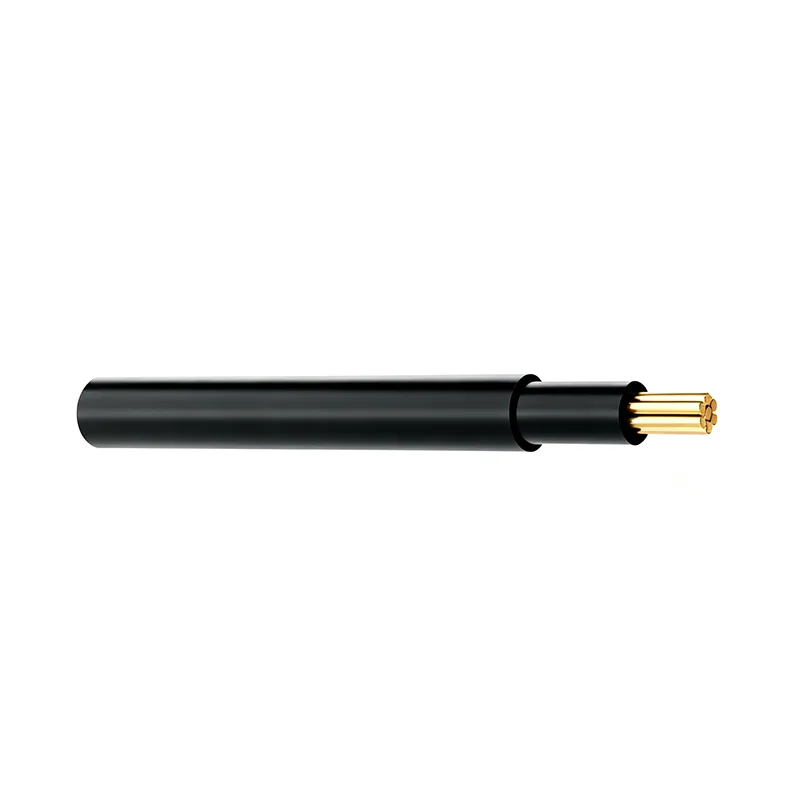

TheEU-standardin mukaiset yksijohtimiset vaippamattomat kaapelittoimittanutLINSHENGon suunniteltu eurooppalaisten standardien mukaisiin pienjännitesovelluksiin. Tuotevalikoimassa käytetään hapettomia kuparijohtimia, se tukee kiinteitä ja säikeitä johdinkokoonpanoja, ja se on saatavana PVC- tai räätälöityjen eristysmateriaalien kanssa. Nykyinen tuotespesifikaatio kattaa 450/750 V nimellisjännitealueen ja johtimien poikkipinnat 1,5 mm² - 25 mm².

Miksi yksijohdinkaapelit ovat hyödyllisiä sisäiseen johdotukseen?

Tehokas reititys rajoitetuissa tiloissa

Sähkökaapit ja automaatiolaitteet sisältävät lukuisia komponentteja, liittimiä, kytkimiä, releitä ja ohjauslaitteita. Johtojen on usein kuljetettava kapeita kanavia pitkin ja seurattava tiettyjä reittejä komponenttien välillä.

Yksiytiminen rakenne helpottaa yksittäisten johtojen reitittämistä ja järjestämistä. Asentajat voivat järjestää erilaisia ​​johtimia kaapin sijoittelun mukaan sen sijaan, että käsiteltäisiin suurempaa monijohtimista kaapelia, jossa tarvitaan yksittäisiä liitäntöjä.

Selkeämmät sähköliitännät

Yksittäiset johtimet voidaan tunnistaa ja reitittää erikseen, mikä voi yksinkertaistaa liitäntätyötä jakokeskusten ja ohjauskaappien sisällä. Asianmukainen merkintä ja organisoitu reititys voivat myös tehostaa tulevia tarkastuksia ja huoltoa.

Joustava kokoonpano

Eri piirit voivat vaatia erikokoisia johtimia. Useita poikkileikkauksia kattavan yksijohtimisen kaapelivalikoiman avulla järjestelmän suunnittelijat voivat valita johtimien koon nykyisten vaatimusten, asennusolosuhteiden ja sovellettavien sähkömääräysten mukaan.

Missä näitä kaapeleita yleisesti käytetään?

Sähköiset ohjauskaapit

Ohjainkaapit sisältävät suuren määrän sisäisiä sähköliitäntöjä. Tehopiirit, ohjauspiirit, signaaliliitännät ja komponenttiliitännät voivat vaatia erikokoisia johtimia ja reititysteitä.

TheEU-standardin mukaiset yksijohtimiset vaippamattomat kaapelitvoidaan käyttää kaapin sisäiseen johdotukseen, jos soveltuva asennustapa sallii tämäntyyppisen kaapelin. Niiden joustavat reititysominaisuudet voivat auttaa asentajia luomaan organisoituja johdotuspolkuja rajoitettuun kaappitilaan.

Jakelutaulut

Jakolevyt vaativat luotettavat kytkennät tulevan tehon, piirin suojalaitteiden, riviliittimien ja lähtevien piirien välillä. Yksijohtimia voidaan käyttää sisäisiin liitäntöihin, kun valittu kaapelityyppi ja asennustapa täyttävät sähköjärjestelmän vaatimukset.

Teollisuuden automaatiolaitteet

Teollisuuskoneet sisältävät tyypillisesti moottoreita, antureita, ohjauskomponentteja, releitä, PLC-järjestelmiä, kontaktoreita ja muita sähkölaitteita. Johdotusjärjestelyn on mukauduttava näiden komponenttien fyysiseen sijoitteluun ja samalla säilytettävä luotettavat sähköliitännät.

LINSHENG-kaapeleita voidaan käyttää automaatiolaitteiden ja tuotantokoneiden sisäisiin sähköliitäntöihin silloin, kun kaapelin tekniset tiedot sopivat käyttöolosuhteisiin.

Rakennusten sähköjärjestelmät

Eurooppalaisen standardin yksijohtimia kaapeleita käytetään myös sopivissa asuin- ja kaupallisissa sähköasennuksissa, mukaan lukien valaistuspiireissä, jakeluliitännöissä ja kiinteissä sisäjohdoissa.

Varsinainen käyttökohde tulee aina määrittää sovellettavien kansallisten asennusmääräysten, kaapelityypin, johtimen koon, nimellisjännitteen, asennusympäristön ja vaaditun suojaustavan mukaan.

Mitä sähköparametreja ostajien tulee tarkistaa?

Yllä olevia määrityksiä tulee käsitellä tuotekohtaisina parametreina. Tietyn asennuksen osalta ostajien tulee vahvistaa soveltuva kaapelityyppi, johtimen rakenne, eristysmateriaali, lämpötilaluokitus ja viranomaisvaatimukset ennen tilaamista.

Miten johtimen koko vaikuttaa kaapelin valintaan?

1,5 mm² pienemmille piireille

1,5 mm²:n vaihtoehdon suurin johtimen resistanssi on 12,1 Ω/km, ja sitä voidaan harkita sopivissa matalavirtajohdotussovelluksissa, joissa asennusvaatimukset sallivat tämän johdinkoon.

2,5 mm² yleisiin sähköliitäntöihin

2,5 mm²:n versiossa on suurin johtimen resistanssi 7,41 Ω/km, ja sitä pidetään yleisesti useissa sähköliitäntävaatimuksissa. Todellinen sallittu virta riippuu asennustavasta, ympäristön lämpötilasta, ryhmittelystä, eristyksestä ja sovellettavista standardeista.

4 mm² - 10 mm² suurempiin virtavaatimuksiin

4 mm², 6 mm² ja 10 mm² vaihtoehdot tarjoavat asteittain suurempia johtimien poikkileikkauksia sovelluksiin, jotka vaativat suurempaa virransiirtokykyä. Ostajien tulee laskea tarvittava johtimen koko todellisen kuormituksen ja asennusolosuhteiden perusteella sen sijaan, että valitsisivat pelkästään laitteen nimellistehon mukaan.

16 mm² ja 25 mm² suurempiin liitäntöihin

Suurempia johtimia vaativiin sähköjärjestelmiin on saatavana 16 mm² ja 25 mm² vaihtoehdot. Näissä sovelluksissa jännitehäviö, asennustapa, ympäristön lämpötila, johtimien ryhmittely ja oikosulkuolosuhteet tulee ottaa huomioon kaapelin valinnassa.

Mitä eroa kiinteillä ja säikeillä johtimilla on?

Kiinteät johtimet

Kiinteä johdin koostuu yhdestä johtavasta elementistä. Se voi tarjota suhteellisen vakaan rakenteen kiinteille johdotuksille, ja sitä pidetään yleisesti silloin, kun kaapeli ei vaadi usein liikuttamista.

Kiinteän johtimen soveltuvuus riippuu asennusympäristöstä, taivutusvaatimuksista, liittimen rakenteesta ja sovellettavasta kaapelistandardista.

Kierretyt johtimet

Kerrattu johdin koostuu useista pienemmistä johtimista, jotka on yhdistetty yhdeksi johtimeksi. Tämä rakenne tarjoaa yleensä suuremman joustavuuden kuin saman poikkileikkauspinta-alan omaava kiinteä johdin.

Kierteiset kokoonpanot voivat olla hyödyllisiä, kun johdotuksen on seurattava kaarevia reittejä tai kun asennustila tekee joustavuuden tärkeäksi.

Mitä tulee ottaa huomioon vaippattomia kaapeleita asennettaessa?

Suojaus mekaanisilta vaurioilta

Vaippaamattomalla kaapelilla ei ole samaa mekaanista lisäsuojaa, jonka vaippainen rakenne tarjoaa. Siksi se tulee asentaa vain sovelluksiin ja paikkoihin, joissa valittu kaapelityyppi on sallittu ja riittävä suojaus tarjotaan tarvittaessa.

Oikea reititys

Kaapelien reitityksessä tulee välttää teräviä reunoja, liiallista taipumista, liikkuvia osia, liiallisia lämmönlähteitä ja muita olosuhteita, jotka voivat vahingoittaa eristystä. Sähkökaappien sisällä johtimet tulee sijoittaa siten, että ne estävät tarpeettoman mekaanisen rasituksen.

Asianmukainen irtisanominen

Liittimien, liittimien, holkkien ja muiden liitäntäkomponenttien tulee olla yhteensopivia johtimen tyypin ja poikkileikkauksen kanssa. Huono pääte voi lisätä kosketusvastusta ja aiheuttaa paikallista kuumenemista.

Harkitse kaapelien ryhmittelyä

Kun useita kuormitettuja johtimia asennetaan yhteen, lämmön haihtumista voidaan vähentää ja sallittua virtaa on ehkä säädettävä. Asennusolosuhteet ja sovellettavat määräykset tulee siksi ottaa huomioon virrankantokykyä määritettäessä.

Miten lämpötila vaikuttaa kaapelin valintaan?

Ympäristön lämpötila

Ympäröivä lämpötila vaikuttaa sähkökaapelin lämpötehoon. Kuuman ohjauskaapin sisään asennettu kaapeli voi toimia eri olosuhteissa kuin sama kaapeli, joka on asennettu viileämpään ympäristöön.

Kaapelin määritettyä käyttölämpötila-aluetta tulee verrata todellisiin asennusolosuhteisiin.

Johtimen käyttölämpötila

Nykyinen tuotespesifikaatio tarjoaa käyttölämpötila-alueen -30°C - +90°C. Sallittu virta ja todellinen lämpötilan nousu riippuvat edelleen asennustavasta ja asiaankuuluvista sähkövaatimuksista.

Lyhytaikaiset lämpötilaolosuhteet

Tuotetiedot osoittavat lyhytaikaisen lämpötilan kestävyyden +250°C asti. Tätä parametria ei tule tulkita jatkuvaksi käyttölämpötilaksi, ja se on arvioitava sovellettavan kaapelistandardin ja erityisten käyttöolosuhteiden mukaan.

Miksi eurooppalaiset standardit ovat tärkeitä kaapelihankinnoissa?

Standardoidut tuotevaatimukset

Eurooppalaiset kaapelistandardit asettavat johtimien rakenteeseen, sähköisiin ominaisuuksiin, eristykseen, mittoihin ja testaukseen liittyviä vaatimuksia. Sovellettavan standardin ympärille suunnitellun kaapelin käyttäminen voi yksinkertaistaa tuotevalintaa Euroopan markkinoita palveleviin projekteihin.

Projektin dokumentaatio

Teollisuusprojektit ja sähkölaitteiden valmistajat saattavat tarvita teknisiä asiakirjoja osoittaakseen, että valitut komponentit vastaavat määriteltyjä standardeja ja markkinoiden vaatimuksia.

LINSHENG tunnistaa EN 60228:n ja HD 21.13:n soveltuviksi standardeiksi EU-standardin yksijohtimiskaapeleihinsa, kun taas CE-, RoHS- ja REACH-yhteensopivuus voidaan toimittaa asiakkaiden ja markkinoiden vaatimusten mukaisesti.

Markkinakohtaiset vaatimukset ovat edelleen voimassa

EU-standardin mukaisen kaapelin ei pitäisi automaattisesti olettaa sopivan kaikkiin asennuksiin kaikissa Euroopan maissa. Myös kansalliset johdotusmääräykset, asennustavat, palovaatimukset, ympäristöolosuhteet ja projektispesifikaatiot on tarkistettava ennen hankintaa.

Kuinka ostajien tulisi vertailla eri kaapelitoimittajia?

Mitkä laatutestit ovat tärkeitä yksiytimisille kaapeleille?

Johtimen resistanssin testaus

Johtimen resistanssitestaus auttaa varmistamaan, täyttääkö johdin määritetyt sähköiset ominaisuudet. Tasainen vastus on tärkeä vakaan virransiirron ja ennustettavan jännitehäviön kannalta.

Veto- ja venymätestaus

Mekaanista testausta voidaan käyttää johtimien ja eristysominaisuuksien arvioimiseen. Vetolujuus- ja venymämittaukset antavat tietoa siitä, kuinka materiaalit reagoivat mekaaniseen rasitukseen.

Eristyksen tarkastus

Eristys tulee tarkistaa sähköturvallisuuteen vaikuttavien vikojen varalta. Tarkastus voi sisältää mittatarkistuksia, ulkonäön tarkastusta ja sähkötestausta sovellettavan tuotestandardin mukaisesti.

Ulkonäön tarkastus

Silmämääräinen tarkastus auttaa tunnistamaan pintavirheet, mittaepäjohdonmukaisuudet, tulostusongelmat tai muut valmistusvirheet ennen kaapelin pakkaamista ja lähettämistä.

Kuinka LINSHENG voi tukea sähkölaitteiden valmistajia?

Useita johdinkokoja

LINSHENGtarjoaa valikoiman johtimien poikkileikkauksia 1,5 mm² - 25 mm², joten laitevalmistajat, sähköurakoitsijat ja jakelijat voivat valita eri kokoja projektin vaatimusten mukaan.

OEM-suuntautunut tarjonta

Sähkölaitteiden valmistajat voivat vaatia erityisiä johdinrakenteita, eristysmateriaaleja, värejä, pakkauksia, merkintöjä ja teknisiä asiakirjoja. Räätälöidyt kaapelikokoonpanot voidaan arvioida projektin vaatimusten mukaan.

Sovellukset useilla toimialoilla

TheEU-standardin mukaiset yksijohtimiset vaippamattomat kaapelitvoidaan harkita ohjauskaapeissa, jakelukeskuksissa, teollisuusautomaatiolaitteistoissa, koneiden johdotuksessa ja sopivissa asuin- tai kaupallisissa sähköasennuksissa.
